Eigenschafteneditor: Maßinformationen

Maßinformationen für Raumobjekte

Im pCon.planner sind Flächengrößen für Raumelemente nach Selektion im Eigenschafteneditor einsehbar. Die Maße im Bereich Information liefern Ihnen eine bequeme Möglichkeit, um über die errechneten Flächen z.B. den Bedarf für Wandfarben grob zu ermitteln.

Diese Informationen werden für die folgenden Elemente bereitgestellt:

•Wände

•Böden

•Decken/Rasterdecken

•Dachschrägen

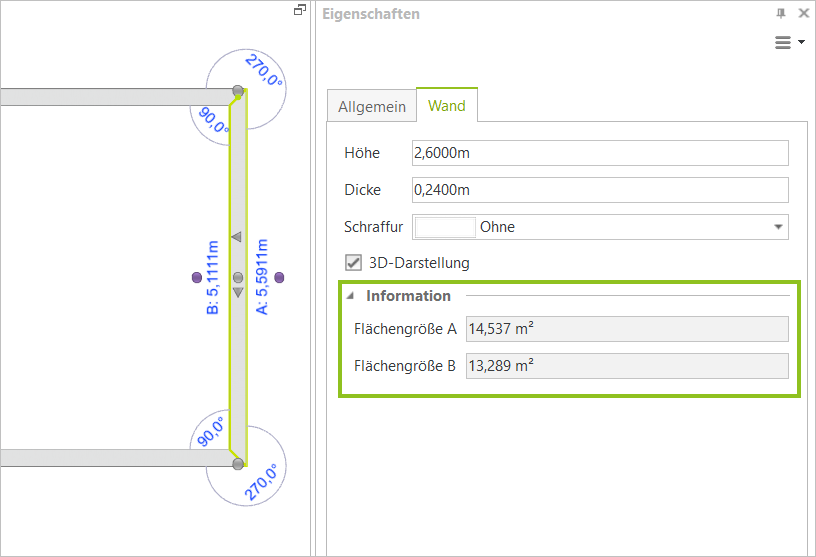

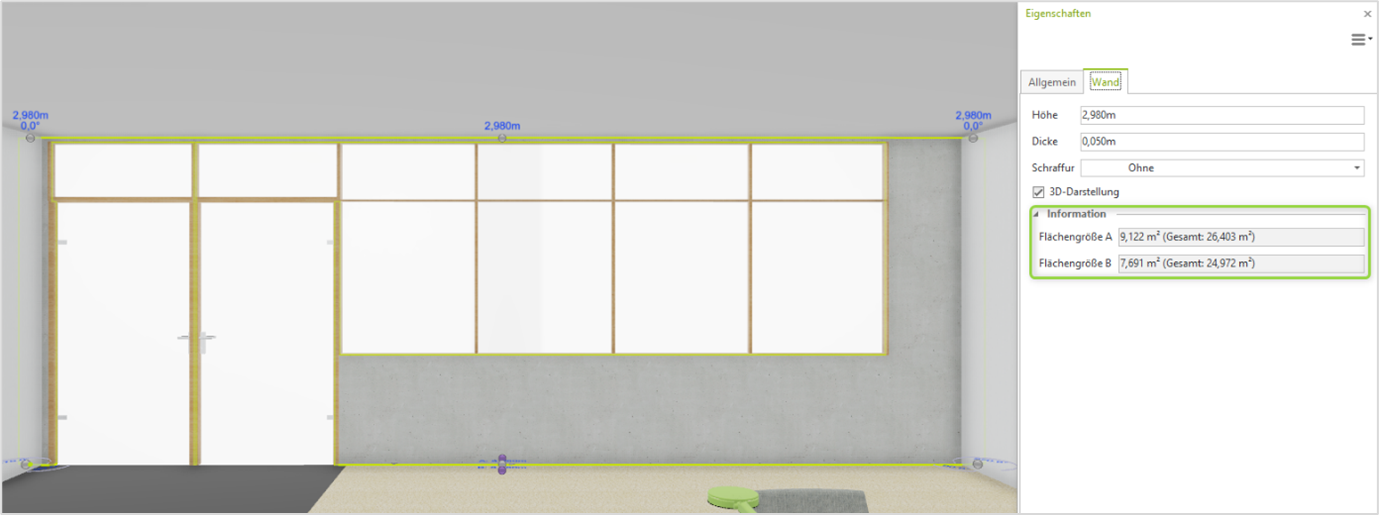

Für Wände wird nach Innen- und Außenseite unterschieden. Sind Wandelemente in der Wand vorhanden, bekommen Sie die Flächenmaße jeweils insgesamt (hinterer Wert in der Klammer) und abzüglich der Wandelemente (vorderer Wert) angezeigt.

Maßinformationen für 2D-Zeichenelemente

Die Maße von 2D-Zeichenelementen werden ebenfalls im Bereich Information im Eigenschafteneditor angezeigt. Dies umfasst:

•Polylinien

•Rechtecke

•Regionen

•schraffierte 2D-Zeichenelemente etc.

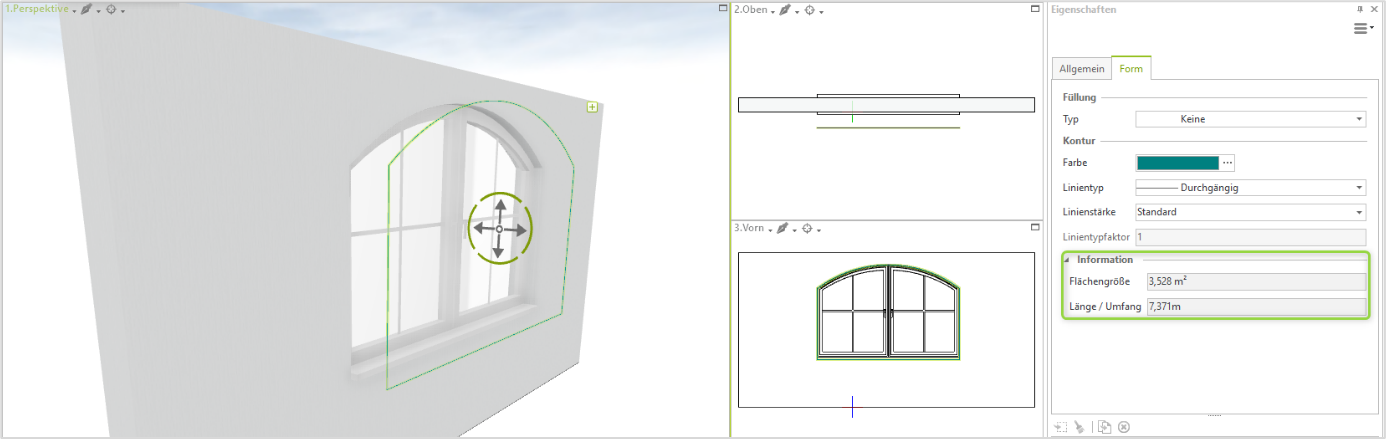

Für geschlossene 2D-Zeichenelemente werden Flächengröße und Umfang angezeigt, für offene Zeichenelemente Länge bzw. Umfang.

Damit können Sie Zeichenformen als Hilfsmittel zur Bestimmung von Fläche und Umfang verwenden.

Hinweis: Wenn sich die Linien einer Form überschneiden, kann die Flächengröße nicht berechnet werden.
