Punktwolke zuschneiden

Die Option Zuschneiden in der Gruppe Punktwolke, Register Start dient dem Zuschnitt einer Punktwolke. Das Prinzip ähnelt dem Anlegen von Schnitten im Modus Volumen.

1.Selektieren Sie Ihre Punktwolke und klicken Sie Zuschneiden.

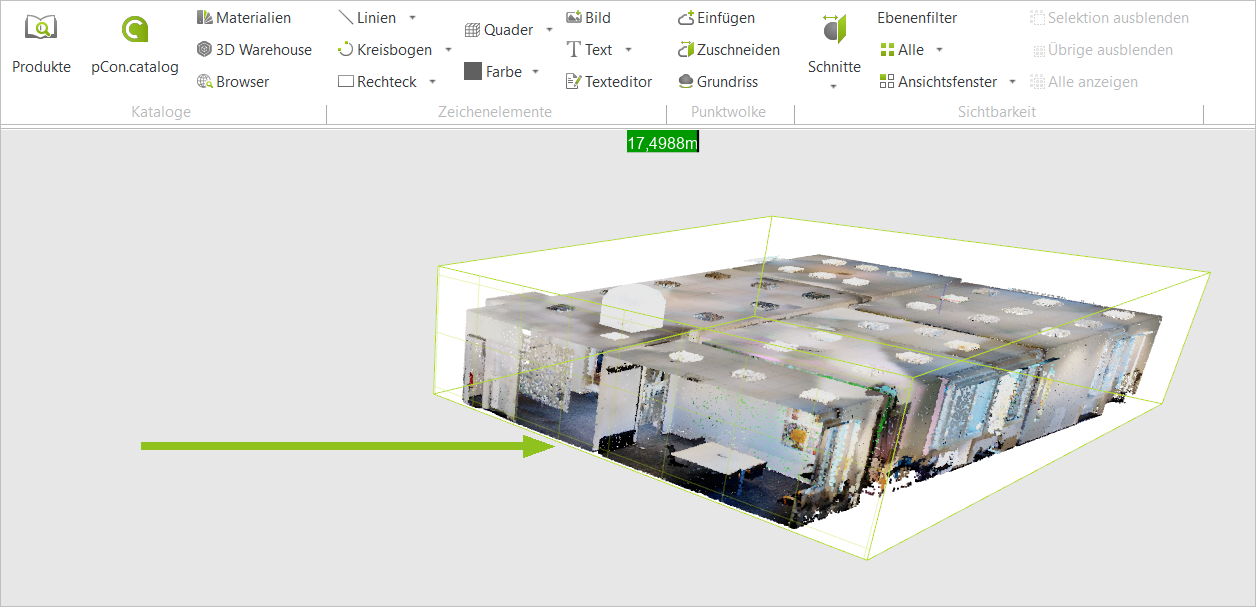

2.Es erscheint der Rahmen für den Zuschnitt mit Interaktoren an allen sechs Seiten der Punktwolke. Dadurch wird der Zuschnitt in allen Dimensionen einer Punktwolke möglich.

3.Klicken Sie einmal auf den weißen Interaktor der Seite, die Sie zuschneiden möchten. Durch Verschieben des Cursors/Eingabe eines Wertes legen Sie die Schnittebene fest.

4.Mit einem weiteren Mausklick/ENTER bestätigen Sie den Zuschnitt.

5.Wenn Sie die Punktwolke an mehreren Seiten zuschneiden möchten, wiederholen Sie die Schritte 3 und 4.

6.Drücken Sie ENTER, um den Zuschnitt fertigzustellen.

Im Hintergrund bleiben die originalen Ausmaße der Punktwolke erhalten. Wird die Punktwolke erneut selektiert und über Zuschneiden bearbeitet, können vorher ausgeblendete Teile neu eingeblendet werden.
