Raumunterteilung
Innerhalb der Kategorie Weitere finden Sie das Werkzeug Raumunterteilung. Es wurde vor allem dazu entwickelt, Flächen von Räumen im 2D-Bereich kenntlich zu machen. Die durch die Raumunterteilung geschaffenen Bereiche können mit jeweils eigenen Fußböden und Decken ausgestattet und anschließend mit Farben und Materialien versehen werden.
Das folgende Bild zeigt eine Beispielanwendung. Dort wurde der Eingangsbereich eines fiktiven Konzerthauses mit Hilfe des Raumteiler-Werkzeugs geplant. Konkret wurden verschiedene Flächen gezeichnet, jeweils mit einem Fußboden belegt und farblich unterschieden. Anschließend wurden die Flächen der einzelnen Bereiche mittels Raumstempel ausgemessen.
Raumunterteilung erstellen
1.Wechseln Sie in das Register Start (Gruppe Raumelemente) und öffnen Sie mit einem Klick auf den nach unten zeigenden Pfeil das Menü. 2.Klicken Sie auf den Eintrag Raumunterteilung. 3.Mit einem Klick in den Arbeitsbereich legen Sie den ersten Punkt der ersten Linie des Raumteilers fest. 4.Durch Bewegen der Maus oder per Tastatureingabe steuern Sie den Winkel und die Länge der ersten Linie. 5.Ein weiterer Mausklick bzw. die Bestätigung der eingegebenen Werte mittels Enter fixiert die erste Linie. 6.Der Zeichenvorgang kann nun beliebig fortgesetzt werden. Das Ende der zuvor erstellten Linie bildet dabei immer den Beginn der Folgenden. Das Werkzeug bleibt so lange aktiv, bis Sie Esc drücken oder aus dem Kontextmenü den Eintrag Abbrechen wählen. |
Raumunterteilung bearbeiten
|

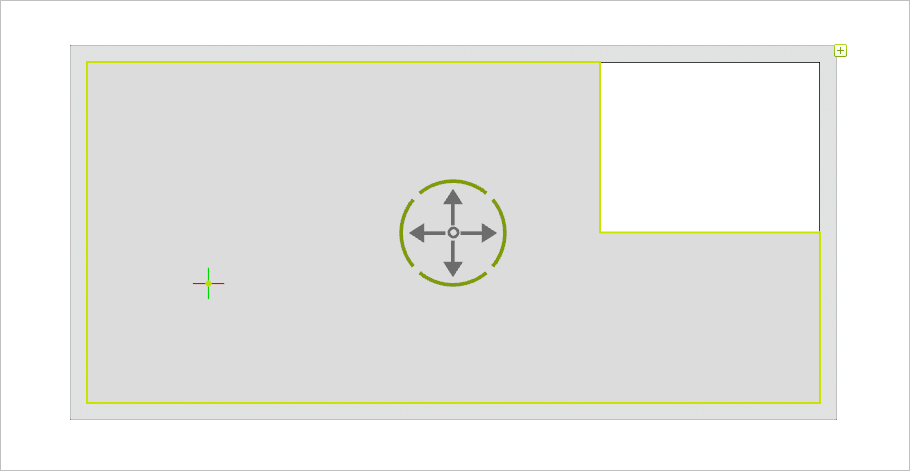

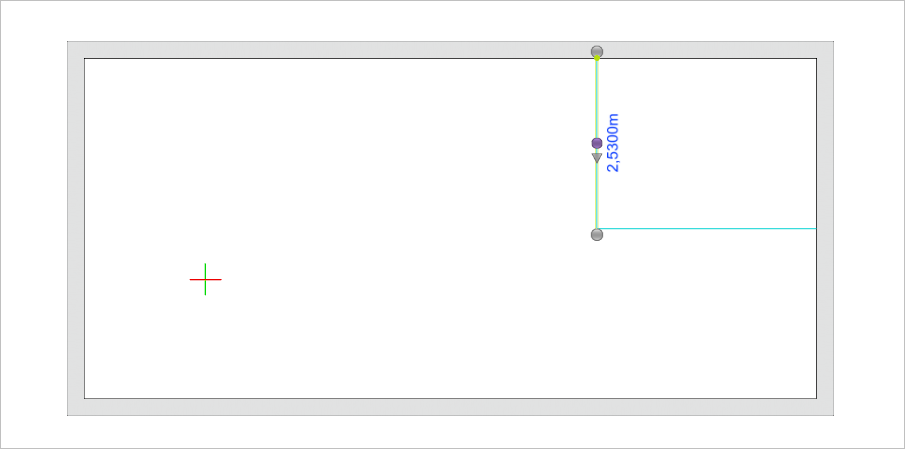

Nach der Selektion einer Raumteilerlinie werden verschiedene Interaktoren sichtbar, wie das linke Bild veranschaulicht. Mittels dieser Interaktoren können Sie Länge, Krümmung und Richtung der Längenänderung der Linie beeinflussen. Aufgrund der Verwendung eigener Interaktoren wird der Objekt-Interaktor bei einzeln selektierten Raumteilerlinien nicht angezeigt. Die Verwendung der Interaktoren entspricht jener bei Wänden, weswegen wir Sie auf die entsprechenden Abschnitte verweisen. |
