Grundriss

Die Option Grundriss in der Gruppe Punktwolke, Register Start dient der Erzeugung eines 2D-Grundrisses aus den in einer Punktwolke enthaltenen Wänden. Auf Basis dieses Grundrisses zeichnen Sie im nächsten Schritt einzelne Wände nach oder verwenden das Grundriss-Werkzeug.

So generieren Sie einen Grundriss:

1.Selektieren Sie Ihre Punktwolke.

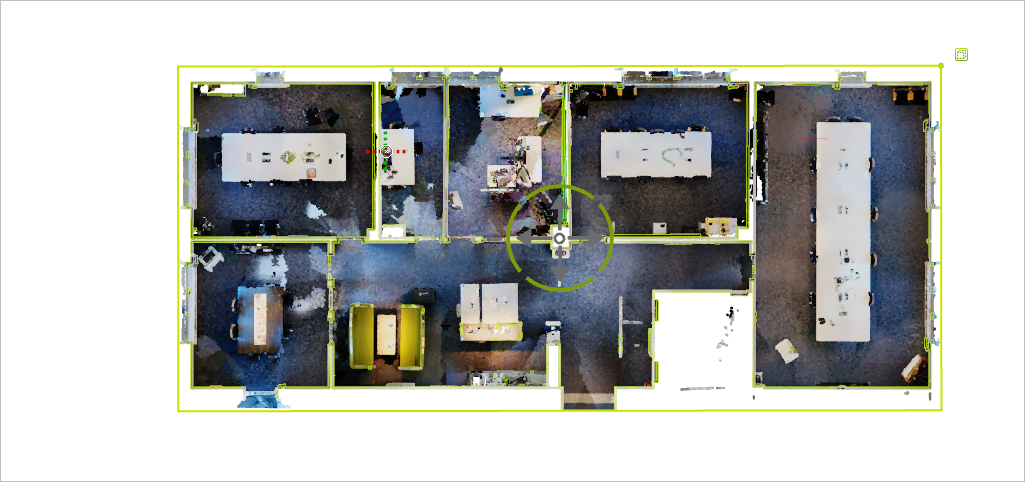

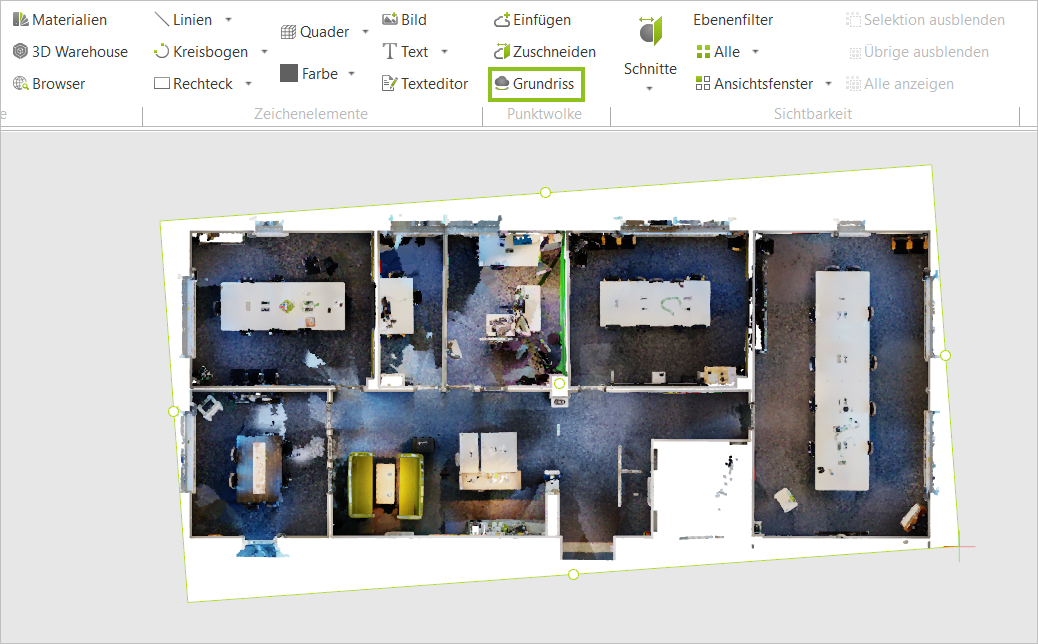

2.Klicken Sie Grundriss in der Gruppe Punktwolke. Es erscheint ein Auswahlrahmen, mit dem Sie die Fläche bei Bedarf auf einen Teil der Punktwolke eingrenzen können (Analog zur Option Zuschneiden).

3.Nach Auswahl des gewünschten Bereichs bestätigen Sie mit ENTER oder klicken einmal auf die Punktwolke.

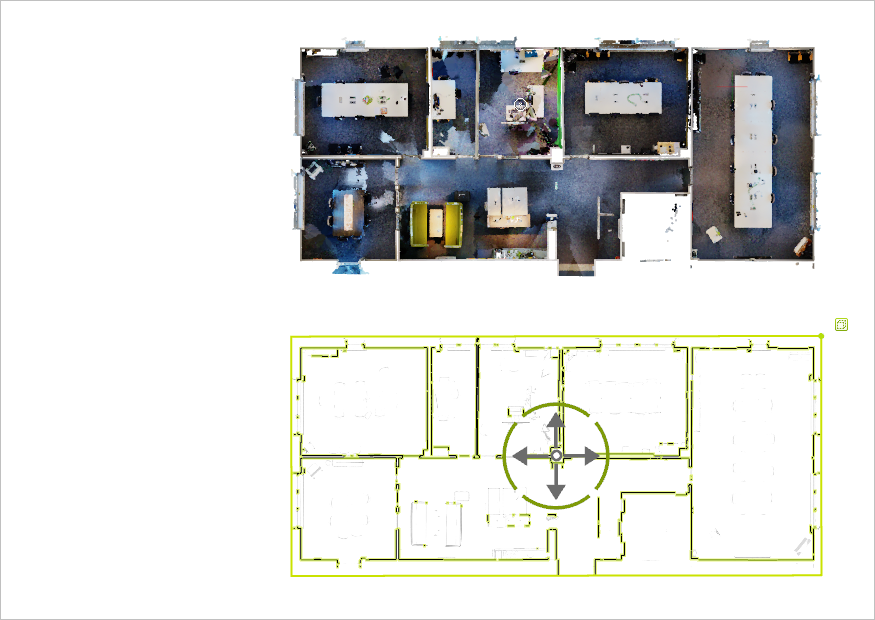

4.Der Grundriss wird generiert und liegt nach seiner Fertigstellung auf der Unterseite des ausgewählten Bereichs. Es erscheint ein Selektionsrahmen mit Objektinteraktor. Klicken Sie auf den Fangpunkt am Rahmen oder den Objektinteraktor.

5.Verschieben Sie Ihren Grundriss wie gewünscht. Er steht Ihnen nun zur weiteren Bearbeitung zur Verfügung.

Der Grundriss besteht aus Linien und einen Hintergrundbild und wird als Gruppe erzeugt. Um den Grundriss nachzuarbeiten, können Sie die Gruppe auflösen und störende Elemente entfernen.
