Punktwolke
Für den Import gescannter 3D-Objekte werden Objekte und Umgebungen erfasst und als Punktwolken in Ihre Planung überführt. Dieser Import dient somit als Basis zur Darstellung von Umgebungen oder Nachmodellierung von Objekten. Für den Import von Punktwolken stehen die Formate E57 sowie PLY zur Verfügung.
Auf Grundlage der importierten Punktwolke können Sie den Grundriss nachzeichnen, Objekte einfügen und korrekt importieren. Alternativ nutzen Sie die Punktwolke, um die Umgebung eingeplanter Artikel realistisch darzustellen.
Hinweis: E57-Dateien sowie PLY-Dateien werden nicht in die DWG importiert, es wird lediglich der Dateiname gespeichert. Beim Laden einer solchen DWG werden die Punktwolken aus den Dateien wiederhergestellt. Die Datei muss daher mit der entsprechenden DWG weitergegeben werden. |
|---|

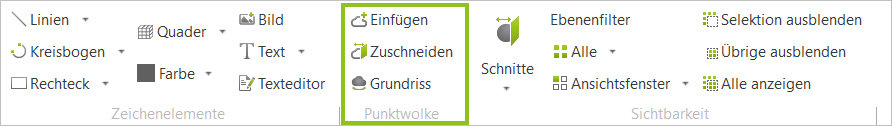

Die Optionen zum Import und zur Bearbeitung von Punktwolken finden Sie auf dem Register Start, Gruppe Punktwolke.
Zusätzlich finden Sie Einstellungen für die Dichte und Größe der angezeigten Punkte sowie Optionen zum Zuschnitt der gescannten Punktwolke im Eigenschafteneditor.
